气动三通法兰球阀

发布时间:2019/6/3

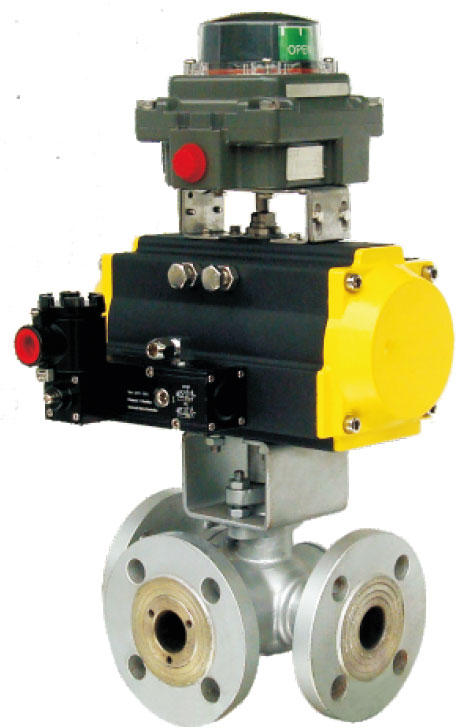

气动三通法兰球阀

产品系列:气动三通法兰球阀
产品编号:Q644/5F-16C
一、三通球阀名词说明:

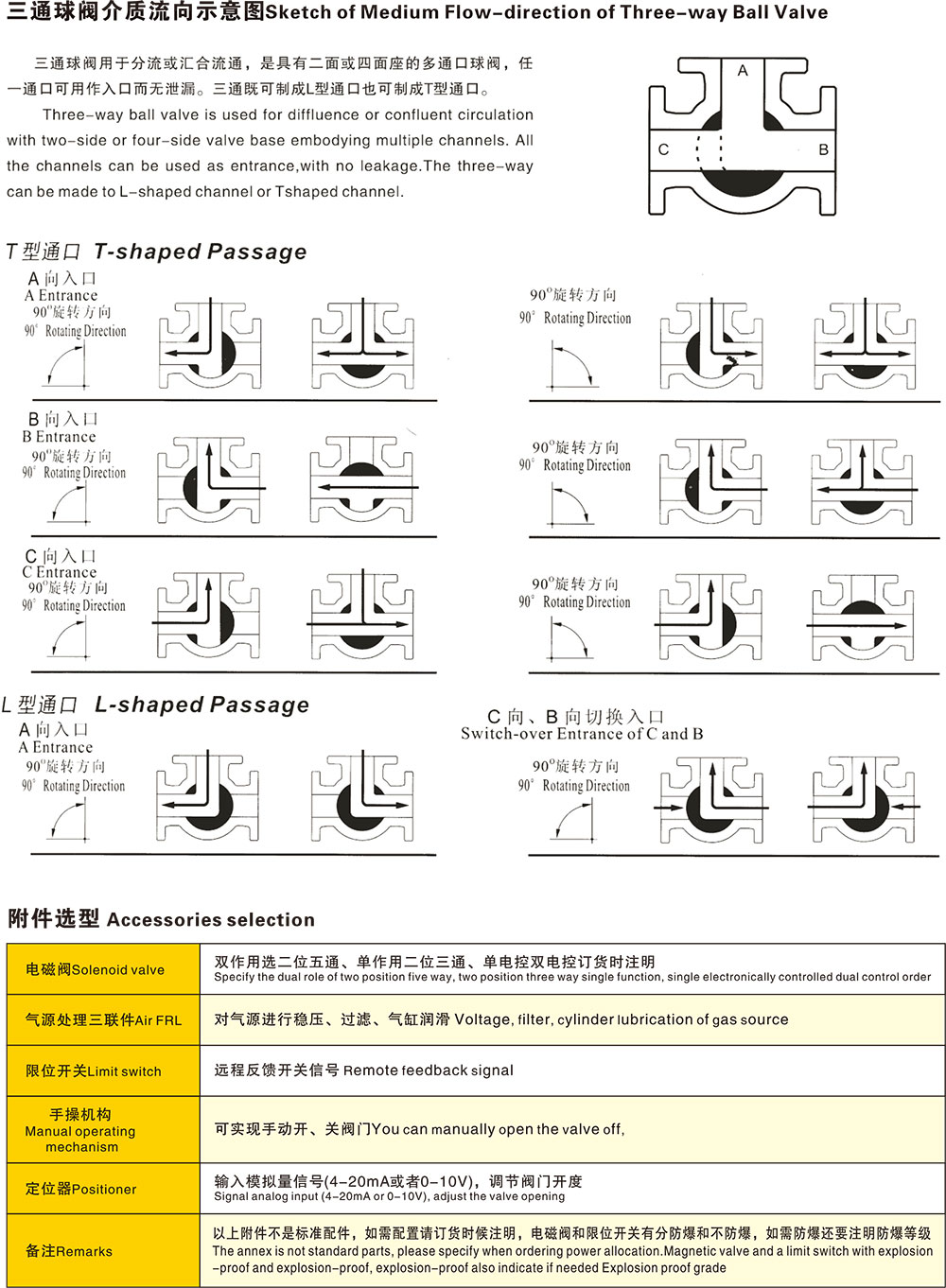

气动三通球阀有两种类型,一种是T型一种是L型,T型气动球阀可以使三条正交的管道相互连通和切断第三天通道,起分流、合流作用。L型气动三通球阀只能连接相互正交的两条管道,不能保持第三天管道的畅通,只做分配作用,这两种气动球阀的使用寿命长,流通能力大,阻力小。
二、三通球阀结构特点:
1、三通球阀分T型和L型,使用寿命长,流通能力大,阻力小
2、L型流道的三通4面阀座球阀,采用2面阀座,受力平衡,保证闭止通道上可靠密封。主要用于流路的换向。
3、T型流道的三通4面阀座球阀,采用4面阀座,受力平衡,保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。
4、三通球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态
5、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。

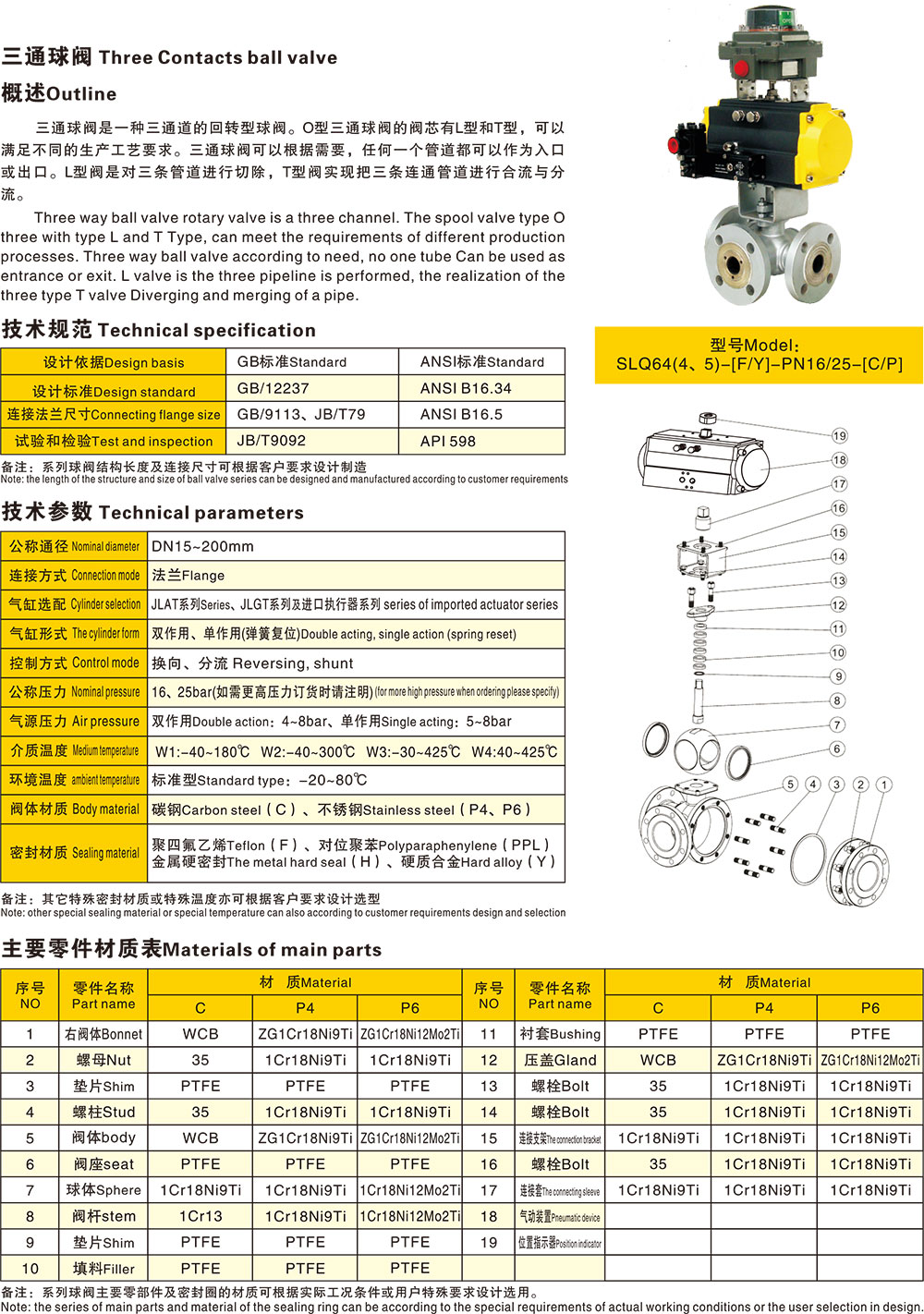

三、三通球阀型号及材料:
1、型号有Q45-16C、Q45-16P、Q45-16R.
2、主要零件材料:Q45F-16C/P/R,Q45F-25C/P/R,Q45F-40C/P/R
